Измеритель оптической мощности MultiFiber™ Pro и комплекты для тестирования оптоволокна
Первый тестер для одномодовых и многомодовых оптоволоконных кабелей MPO
- Автоматическое сканирование и тестирование всех волокон в MPO-разъемах с помощью функции «Сканировать все»
- Поддержка для многомодовых и одномодовых оптоволоконных магистралей MPO
- Избавляет от необходимости использовать шнуры разветвления (fan-out) при тестировании транковых MPO магистралей
- Простая интерпретация результатов тестов с минимальной навигацией
- Пользовательский интерфейс отображает данные по всем 12 волокнам в линии
- Автоматические измерения параметров волокон 8, 10 и 12
- Поиск и устранение неисправностей оптоволоконных каналов MPO и детализирование результатов тестирования каждого волокна
- Крепление ремня Mag Kit — сильный редкоземельный магнит крепится к металлическим поверхностям в рабочей среде, что позволяет специалисту освободить руки
|
Просмотреть видео |
Техническое описание |
| Поговорить с экспертом | Где купить |
Обзор

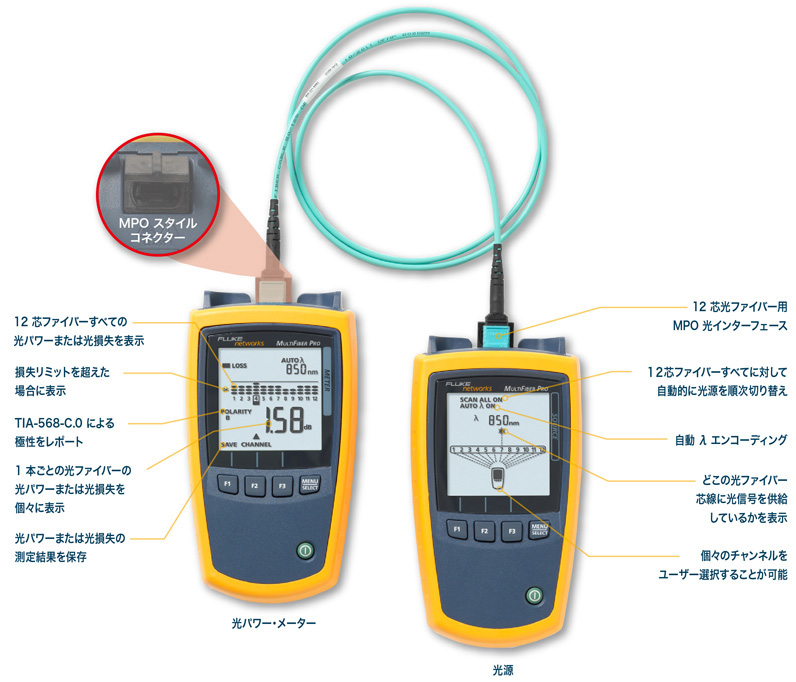

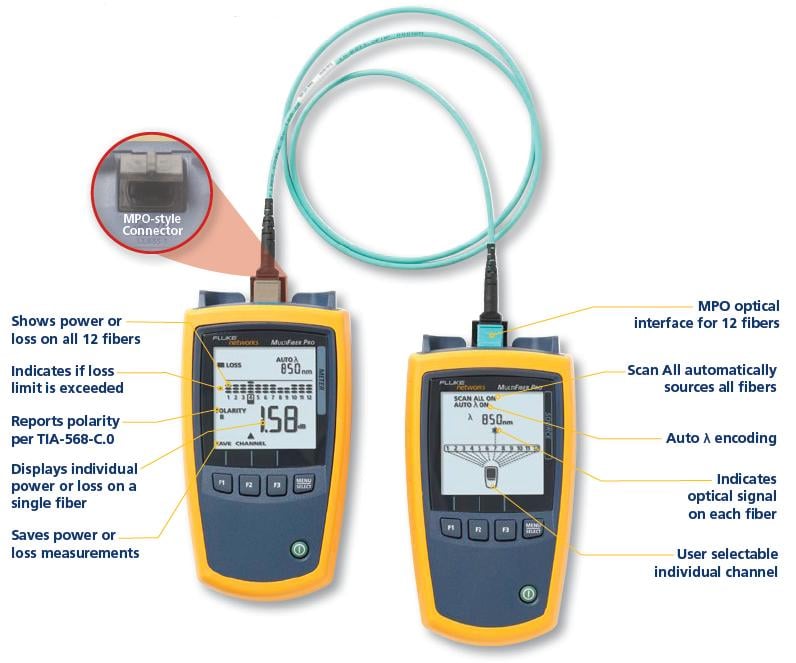

Представляем измеритель оптической мощности MultiFiber™ и комплекты для тестирования оптоволокна.
MultiFiber Pro Optical Power Meter and Source — это единственный тестер волокна, который может проверять оптоволоконные магистрали MPO без использования шнуров разветвления. Этот набор для тестирования одномодовых и многомодовых волоконных магистралей MPO устраняет сложность проблем с полярностью и облегчает проверку кассет в полевых условиях. Независимо от того, используются ли претерминированные оптоволоконные магистрали MPO со скоростью передачи данных 10 Гбит/с или планируется переход на производительность Ethernet-кабеля нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO. Стандартная установка оптоволокна в центре обработки данных связана с трудоемкой, ручной и неточной проверкой MPO. MultiFiber Pro Optical Power Meter and Source на 90 % быстрее, чем процесс тестирования отдельных волоконных кабелей, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается с нескольких недель до нескольких дней.
Функции
Функция «Сканировать все»
Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с. Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами.
Встроенная проверка полярности
Цель схемы полярности — простое обеспечение постоянного соединения между передатчиком и приемником канала связи. Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С. Ошибки развертывания являются общими, так как эти способы требуют применения комбинации коммутационных кабелей с различными типами полярности. Функция проверки полярности устройства MultiFiber Pro позволяет проверять правильность полярности отдельных коммутационных кабелей, постоянных соединений и каналов.
Встроенный разъем MPO
Разъем MPO на измерителе оптической мощности и источнике света устраняет необходимость применения дорогостоящих и сложных разветвительных шнуров для тестирования оптоволокна MPO.
Незакрытые части подвергают кабели, оборудование и тестеры риску загрязнения и влияют на производительность. Обеспечение закрытого соединения защищает тестер от грязи и пыли. MultiFiber Pro позволяет легко закрыть разъем MPO, что повышает надежность тестирования.
Простой пользовательский интерфейс
MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент. Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон. Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO. Каждое отдельное измерение, результат которого не соответствует тестовому пределу, точно определяется, что позволяет провести анализ основных причин. Этот мощный и эффективный тестовый комплект позволяет любому стать экспертом в тестировании оптоволокна. Он также повышает эффективность в тестировании проектов центра обработки данных.
Выбор отдельного оптоволокна
Одной из главных проблем в центре обработки данных является возможность детализации до отдельного оптоволокна во время тестирования и поиска неисправностей. MultiFiber Pro может выполнять поиск неисправностей отдельного оптоволокна в магистрали MPO и предоставить результат тестирования одного волокна. Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности.
Простое составление отчетов
Измеритель мощности MultiFiber Pro может хранить до 3 000 результатов тестирования (что эквивалентно 250 кабелям MPO). Данные внутренней памяти устройства могут быть загружены на ПК с помощью программного обеспечения для управления тестированием кабелей LinkWare™ 7. LinkWare 7 позволяет управлять результатами тестирования, редактировать идентификаторы кабелей, распечатывать профессиональные отчеты и даже экспортировать данные в форматы электронных таблиц.
Комплекты на любой случай
Устройство MultiFiber Pro доступно в нескольких удобных комплектах, соответствующих требованиям по очистке, обследованию и проверке. Некоторые комплекты содержат следующее.
Видеомикроскоп FI-7000 FiberInspector Pro с адаптером MPO и приспособлением для очистки коннекторов
Видеомикроскоп FI-7000 — непревзойденный инструмент для инспектирования состояния оптических разъёмов. Видеомикроскоп FI-7000 FiberInspector Pro™ позволяет оперативно проверять и сертифицировать качество оптических разъёмов внутри портов оборудования/коммутационных панелей или патч-шнуров Автоматическая сертификация состояния коннектора по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» за 2 секунды
- Тестирование оптических коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ»
- Большой сенсорный экран
- Графическая индикация проблемных зон, возникающих из-за загрязнений и повреждений поверхности коннектора
- Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35
- Устранение человеческого фактора при проверке коннекторов
- Включает адаптер MPO для видеомикроскопа и очиститель MPO разъёмов
Очистка отповолокна — Quick Clean™
Очистка поверхности оптических коннекторов имеет особую важность. Очистители Fluke Networks Quick Clean моментально очищают межпанельные соединители и торцевые поверхности оптоволоконных кабелей. Просто нажмите на наконечник инструмента, чтобы начать очистку, и сдвиньте колесо назад. Очиститель MPO Quick Clean объединен с комплектами MultiFiber Pro для образования наилучшего инструмента для очистки, готового к использованию.
Модели и принадлежности
Модели
| Номер модели/название | Описание |
| MFTK1200 |
Базовый комплект MultiFiber Pro для тестирования содержит измеритель мощности MultiFiber Pro, 850 источник света, тестовые шнуры, адаптеры MPO, магнитный ремень и футляр для переноски. |
| MFTK-SM1310 |
Одномодовый 1310 нм комплект MultiFiber Pro для тестирования содержит измеритель мощности MultiFiber Pro, источник света 1310 нм, тестовые шнуры, адаптеры MPO, магнитный ремень и футляр для переноски. |
| MFTK-SM1550 |
Одномодовый 1550 нм комплект MultiFiber Pro для тестирования содержит измеритель мощности MultiFiber Pro, источник света 1550 нм, тестовые шнуры, адаптеры MPO, магнитный ремень и футляр для переноски. |
Комплекты
| Номер модели/название | Описание |
| MFTK-MM850-SM1310 |
Комплект с многомодовым и одномодовым 1310 нм источником MultiFiber Pro включает в себя измеритель мощности MultiFiber Pro, источник света 850 нм, источник света 1310 нм, тестовые контрольные шнуры, адаптеры MPO, магнитный ремень и футляр для переноски. |
| MFTK-MM850-SM1550 |
Комплект с многомодовым и одномодовым 1550 нм источником MultiFiber Pro включает в себя измеритель мощности MultiFiber Pro, источник света 850 нм, источник света 1550 нм, тестовые контрольные шнуры, адаптеры MPO, магнитный ремень и футляр для переноски. |
| MFTK-SM1310-SM1550 |
Одномодовый комплект для тестирования MultiFiber Pro включает MultiFiber Pro Power Meter, лазерный источник света 1310 нм, лазерный источник света 1550 нм, шнуры тестирования одномодовых соединений (1 без штырьков/без штырьков; 1 без штырьков/штырьковый; 2 штырьковых/штырьковых), 2 адаптера APC MPO, магнитный ремень и футляр для переноски. |
Аксессуары
| Номер модели/название | Описание |
| MS2-MAG-KIT |
Запасной чехол и магнитный ремень |
| MFPOWERMETER |
Измеритель оптической мощности MultiFiber Pro. См. Фото |
| MFMULTIMODESOURCE |
Светодиодный источник света многомодового устройства MultiFiber Pro 850. См. Фото |
| Источник MF1310 |
Источник лазерного излучения MultiFiber Pro SM 1310 мкм. См. Фото |
| ИсточникMF1550 |
Источник лазерного излучения MultiFiber Pro SM 1550 мкм. См. Фото |
| FI2-7000-MPO |
FiberInspector Pro с MPO и средствами для очистки. См. Фото |
| TRC-MPO-PP-B |
MM TRC 1 м, MPO/MPO, штырьковый/штырьковый, полярность типа В. См. Фото |
| TRC-MPO-UP-B |
MM TRC 1 м, MPO/MPO, без штырьков/штырьковый, полярность типа В. См. Фото |
| TRC-MPO-UU-B |
MM TRC 0,3 м, MPO/MPO, без штырьков/без штырьков, полярность типа В. См. Фото |
| TRC-SM-MPOAPC-PP-A |
SM TRC 1 м, MPOAPC/MPOAPC, штырьковый/штырьковый, полярность типа А. См. Фото |
| TRC-SM-MPOAPC-UP-A |
SM TRC 1 м, MPOAPC/MPOAPC, без штырьков/штырьковый, полярность типа A. См. Фото |
| TRC-SM-MPOAPC-UU-A |
0,3 м одномодовый тестовый эталонный кабель с разъемом MPOAPC/MPOAPC, без штырьков/без штырьков, полярность типа А. См. Фото |
| BKC-MPO-ULC |
Отводящий шнур 1 м для разъема MM MPO без штырьков LC. См. Фото |
| BKC-MPO-USC |
Отводящий шнур 1 м для разъема MM MPO без штырьков SC. См. Фото |
| SBKC-MPOAPCU-LCAP |
Отводящий шнур 1 м для разъема SM MPOAPC без штырьков LCAPC. См. Фото |
| SBKC-MPOAPCU-SCAP |
Отводящий шнур 1 м для разъема SM MPOAPC без штырьков SCAPC. См. Фото |
| ADP-MPO-A |
Адаптер MPO полярности типа A для SM APC. См. Фото |
| ADP-MPO-B |
Адаптер MPO полярности типа В. См. Фото |
| QuickClean-1.25-1P |
Комплект очистителей Quick Clean для оптоволокна 1,25 мм, LC и MU, 1 шт. |
| QuickClean-1.25-5P |
Комплект очистителей Quick Clean для оптоволокна 1,25 мм, LC и MU, 5 шт. |
| QuickClean-2.5-5P |
Комплект очистителей Quick Clean для оптоволокна 2,5 мм — SC, ST, FC, E2000, 5 шт. |
| QuickClean-2.5-1P |
Комплект очистителей Quick Clean для оптоволокна 2,5 мм — SC, ST, FC, E2000, 1 шт. |
| QuickClean-MPO-5P |
Комплект очистителей Quick Clean для MPO, 5 шт. |
| QuickClean-MPO-1P |
Комплект очистителей Quick Clean для MPO, 1 шт. |
| NFC-KIT-CASE-E |
Усовершенствованный комплект для очистки оптоволокна: очиститель Quick Clean для разъема 1,25 мм (1), очиститель Quick Clean для разъема 2,5 мм (1), очиститель Quick Clean для разъема MPO/MPO (1), карандаш с растворителем, чистящий куб и мягкий чехол. См. фото |
Технические характеристики
| Внешние условия | |
| Рабочие температуры | -10 – +50 ºC |
| Температура хранения | -20ºC – 50ºC |
| Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата |
| 75% (35 – +45 ºC) без образования конденсата | |
| Неконтролируемо < 10 °C | |
| Рабочая высота над уровнем моря | 4 000 м |
| Высота над уровнем моря при хранении | 12 000 м |
| Вибрация | Случайно 2 G, 5 – 500 Гц |
| Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | |
| Тип детектора | InGaAs |
| Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерений | 0 – -50 дБм |
| Время проведения теста: | 6 секунды |
| Линейность измерений мощности | ±0,1 дБ2 |
| Погрешность измерения мощности | ±0,35 дБ2 |
| Воспроизводимость измерения мощности | < 0,10 дБ2 |
| Разрешение экрана, дБ или дБм | 0,01 |
| Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) |
| Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ |
| Автоматическое определение длины волн | Да |
| Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems |
| Определение 2 кГц | Да |
| Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) |
| Внешний интерфейс | Полноскоростной USB 2,0 |
| Оптический разъем | MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой. |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек3 | 30 часов (стандарт) |
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей |
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) |
| Масса | 10,9 унции (309 г) |
- Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
- Для оптического сигнала непрерывной волны.
- Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
- 23°C, после 10 минут прогрева
- 23°C, после 15 минут прогрева
- Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| 850 нм источник | 1310 нм источник | 1550 нм источник | |
| Тип источника излучения | Светодиодный | Лазер | |
| Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм |
| Ширина спектра (полная ширина кривой распределения на уровне полумаксимума) | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | |
| Минимальная выходная мощность | ≥ -24 дБм | ≥ -1 дБм | |
| Стабильность | ≤±0,1 дБ свыше 8 часов4 | ≤±0,25 дБ свыше 8 часов5 | |
| О безопасности лазера | IEC 60825-1:класс 1 | ||
| Стандарт Encircled Flux | Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. | NA | |
| Оптический разъем | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой. | |
|
4. 23°C, после 10 минут прогрева 5. 23°C, после 15 минут прогрева |
|||
| Режимы | Модуляция 2 кГц, автоматический выбор длины волны | ||
| Требование к питанию | 2 щелочные батарейки типа АА | ||
| Время работы от аккумулятора6 | >30 часов (стандарт) | ||
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | ||
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | ||
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | ||
| Масса | 11,4 унции (323 г) | ||
Документы
Брошюры
| Название/Описание | Загрузить | |
|---|---|---|
Fiber Testing Best Practices - Pocket Guide
| Загрузить PDF 6,71 МБ |  |
Спецификации
| Название/Описание | Загрузить | |
|---|---|---|
MultiFiber Pro Datasheet RU
| Загрузить PDF 849,45 КБ | |
Технические описания
| Название/Описание | Загрузить | |
|---|---|---|
White Paper: Fiber Contamination, Cleaning and Inspection. Introduction.
| Загрузить PDF | |
Конкретные примеры
Конкретный пример использования MultiFiber Pro
Вы думаете, что магистральные кабели не нуждаются в тестировании? Решение MultiFiber Pro показало одному подрядчику по прокладке кабелей, что они нуждаются в нем
Задача:
Проблемы с магистральными кабелями могут часто быть замаскированы в процессе прокладки. В конце концов, этот кабель обычно предварительно протестирован и сертифицирован, таким образом, с ним все должно быть в порядке. Это общее восприятие разделял подрядчик по прокладке кабелей, работающий на восточном побережье страны и который, тем не менее, испытывал постоянные проблемы с конкретным проектом. Фактически, проблему была настолько невозможно отследить, что несмотря на повторный осмотр, очистку и тестирование каналов с блоком OTDR, установщики не смогли изолировать проблему. В результате, они наблюдали, что доходность работы исчезла в тумане дополнительных человеко-часов.
Результаты:
Компанию навели на Fluke Networks и она быстро узнала, что, хотя у установщиков были лучшие инструменты тестирования оптоволокна на рынке, это были неправильные инструменты. Кроме того, оказалось, что надпись «предварительно протестированный и сертифицированный» фактически не обеспечивала гарантию, на которую они надеялись. Компания Fluke Networks показала подрядчику, как решение MultiFiber Pro может быстро найти и устранить самые тернистые проблемы магистрального кабеля.
Программа поддержки Gold Support
Программа Gold Support для MultiFiber Pro Optical Power Meter позволяет вам извлечь максимум пользы из приобретения MultiFiber Pro и обеспечивает повышение рентабельности
инвестиции. Вы уменьшите время простоя, добьетесь более быстрого решения проблем, а также получите полный доступ к ресурсам поддержки.
Что вы получаете, принимая участие в программе Gold Support по поддержке MultiFiber Pro Optical Power Meter?
Ежегодная калибровка и производственное обновление - Поддерживание вашего MultiFiber Pro откалиброваным критически важно для обеспечения точности при тестировании. Наши процессы калибровки контролируются по стандартам и предназначены для удостоверения соответствия MultiFiber Pro всем опубликованным характеристикам. Стандартный срок выполнения калибровки - 5 рабочих дней. Ваш MultiFiber Pro будет откалиброван в соответствии с заводскими спецификациям (сертификат калибровки предоставляется), обновлен до самых последних версий ПО и встроенного ПО, а после этого, очищен и проверен на соответствие эксплуатационным характеристикам. Кроме того, все принадлежности, которые поставляются с MultiFiber Pro, будут проверены и заменены, если обнаружатся неисправности или дефекты.
Ремонт и оборудование, предоставляемое во временное пользование - если ваш прибор MultiFiber Pro Optical Power Meter выйдет из строя и будет нуждаться в ремонте, мы предоставим вам другое устройство во временное пользование. Пересылка оплачивается компанией Fluke Networks.
Замена принадлежностей - некоторые принадлежности имеют важное значение для тестирования оптоволоконных кабелей. Если какая-либо принадлежность, которая идет в комплекте с вашей моделью MultiFiber Pro, определяется как дефектная или неисправная в нашем центре технической поддержки, она будет бесплатно заменена.
Круглосуточный доступ к технической поддержке - укрепите позиции вашего штата. Программа поддержки Gold Support предусматривает немедленный доступ к нашему высококлассному Центру технической помощи (TAC). Высококвалифицированные технические специалисты наших центров в г. Сиэтл, штат Вашингтон и г. Эйндховен, Нидерланды, смогут оказать вам поддержку по телефону даже в выходные дни и по ночам. Наши специалисты ответят на любые ваши вопросы о неполадках и помогут получить максимум преимуществ от использования приоритетной программы поддержки, таких как: конфигурация испытательного стенда и инструментов, тестирование оптоволокна и настройка опорных значений, интерпретация результатов испытаний, включая анализ результатов трассировки.
Неограниченный доступ к нашей базе знаний — вам будет открыт полный доступ к ценной информации компании, которую мы собирали годами в процессе помощи клиентам. База также содержит полезные технические статьи, написанные нашими экспертами.
Стимулирование участников программы — ваше членство в программе поддержки позволяет вам стать участником плана стимулирования, который называется «Только для участников». В нем предусмотрены скидки на изделия, возможность приобретения обновленного оборудования по специальным ценам и другие существенные преимущества.
Удостоверьтесь, что вы получаете максимальную отдачу от вашего MultiFiber Pro Optical Power Meter с программой технического обслуживания Gold Support.
